Применение станков лазерной резки в часовом деле: пример прецизионной обработки зубчатых колес

В основе механических часов лежит зубчатая передача, которая служит основным механизмом передачи энергии. Для миниатюрной шестерни диаметром менее 3 миллиметров с зубцами толщиной с человеческий волос точность ее обработки напрямую определяет точность хронометража часов. Традиционные производственные процессы обычно используют зубофрезерную обработку или электроэрозионную обработку (EDM); однако червячная обработка склонна к образованию микроскопических заусенцев, а электроэрозионная обработка имеет низкую эффективность и значительный износ электродов. Появление станков лазерной резки открыло новые возможности для точного изготовления часовых механизмов.

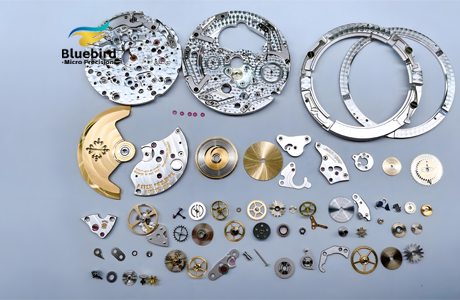

Возьмем, к примеру, некую швейцарскую часовую марку. Они разработали ультратонкий автоматический механизм, для которого потребовалась обработка шестерен из бериллиево-медного сплава толщиной всего 0,3 мм. Эти шестерни имели сложный циклоидальный профиль, требования к допускам по шагу строго контролировались в пределах ± 2 микрон. Ни традиционная штамповка, ни зубофрезерная обработка не могли удовлетворить этим требованиям: штамповка вызывала скручивание кромок шестерен, а зубофрезерная обработка - из-за износа инструмента - приводила к образованию заусенцев, которые было чрезвычайно трудно удалить во время постобработки, не повредив хрупкие вершины шестерен. В конечном итоге бренд представил станок для точной резки пикосекундным лазером. Пикосекундный лазер имеет сверхкороткую длительность импульса, что позволяет испарять материал до того, как произойдет значительная диффузия тепла — процесс, известный как «холодная обработка». Края получаемых шестерен получаются зеркально-гладкими, с зоной термического влияния менее 3 микрон; без каких-либо заусенцев и шлака, шестерни могут быть собраны непосредственно без необходимости последующей шлифовки. Результаты проверки показали, что совокупная погрешность шага шестерен составила всего ±1,5 микрона, что полностью соответствует строгим стандартам сертификации швейцарских хронометров.

Улучшения в эффективности и гибкости были столь же замечательными. Традиционная обработка зубчатых колес требует индивидуальной настройки специализированных фрез или электродов — цикл разработки, который может занять несколько недель и повлечь за собой высокие удельные затраты. Лазерная резка, наоборот, требует только импорта чертежей САПР, что позволяет полностью перенастроить производство всего за десять минут. Используя эту возможность, часовой бренд добился гибкого производства шестерен небольшими партиями и в самых разных вариантах — от стандартных круглых шестерен до сложных спусковых колес неправильной формы — и все это с легкостью обрабатывается на одном станке. По словам руководителя производства, лазерная резка сократила цикл прототипирования зубчатых колес с шести недель до двух дней, снизила общие затраты более чем на 40% и увеличила доходность с 92% до 99,5%.

От традиционного часового производства до интеллектуальных носимых устройств, станки для лазерной резки меняют парадигму производства миниатюрных прецизионных механизмов, используя свои уникальные преимущества микронной точности, бесконтактной обработки и нулевого износа инструментов. Они не только воплощают в жизнь замысловатые конструкции зубьев шестерен, но и (благодаря точному цифровому управлению) обеспечивают надежную гарантию точного и ритмичного хода времени.
